新一代DIP&Mini Micro
智能检测修补方案

在制造业领域，上游生产设备的革新，往往会带来新一波行业红利，谁能够优先使用更加先进的生产设备就能够以更低的生产成本，更优的生产工艺进入市场。

在电子制造业领域，DIP电子生产设备和PCBA电路板SMT的革新改良成果的运用，一直都是制约电子制造企业能否抢占先进技术，从而提高生产效率和企业整体效益的重点。尤其是DIP电子生产设备当中的DIP炉后检测修补环节，由于其涉及到检测、喷涂、修补等多项复杂工序，且一直依赖于人工操作，无论是检修效率、检修良率和智能化水平一直不够理想，极大的影响了DIP电子生产的整体效率。

合易科技作为一家自动化生产设备的老牌高新技术企业，曾经推出过不少影响电子制造行业局势的自动化生产设备。针对目前行业内DIP焊点检修良率不高，人工依赖度高，检测效率低下等问题。合易科技经过自主研发，结合多年行业经验和先进技术积累，推出了新一代DIP智能检测修补线。

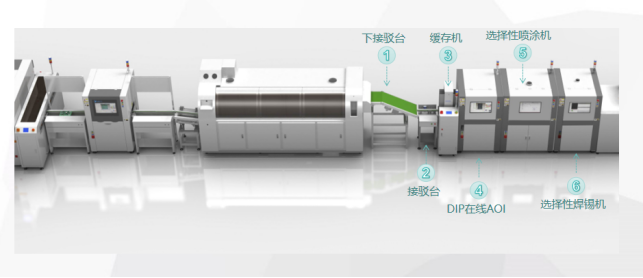

合易科技新一代DIP智能检测修补线，主要由DIP在线AOI检查机、全自动选择性喷涂机、全自动选择性焊锡机组成，是行业内首条可以实际运用上生产线的DIP炉后焊点智能检测修补自动化解决方案，可以快速精准检测出PCBA短路、少锡、虚焊等缺陷，并在精确定位后进行快速分类和修补。具有自动化水平高、全程无需人工操作、全面避免因人工检测带来的检修效率及良率不高问题的特点，可以将不良检出率可以做到99.99%以上，修补率做到99%以上，误报率0.5%以内。

其检测修补流程为：

01

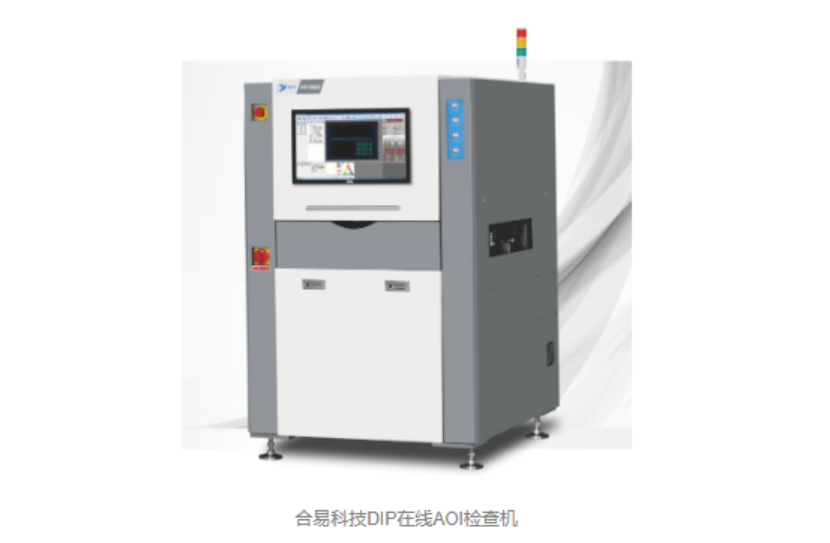

PCB板通过接驳台进入DIP在线AOI检测机，DIP在线检测AOI的影像系统有上下照AOI或下照式AOI两种款式可以选择。如下照式AOI是通过自下而上取像检测PCBA板的焊点，记录不良焊点，并将不良点精确坐标传输给后段设备。合易科技DIP在线AOI检查机光源设计通过四色的RGB+W同轴光源照射利用彩色三角模型衍生专业DIP算法、轮廓运算、灰阶运算、图像对比等方式检测，准确度可达到99.99%。

02

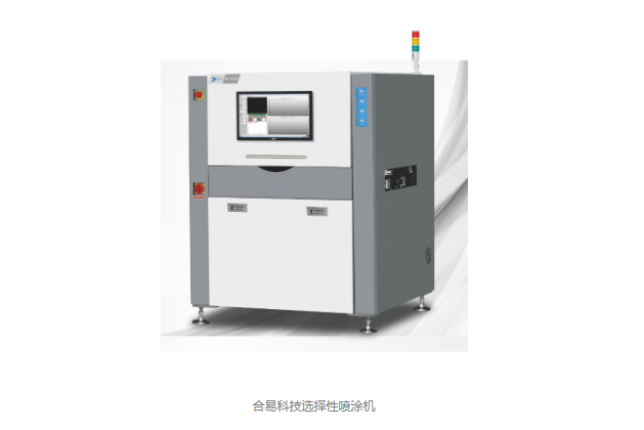

全自动选择性喷涂机针对PCB板的不良焊点，进行精准定位喷涂。喷涂阀还可根据具体工艺选配极小型雾化喷嘴、线性喷嘴、大雾化喷嘴等不同喷头类型。喷涂耗时小于1S/点，喷涂机喷涂结束PCBA板到机器末端自动上下热风预热。

03

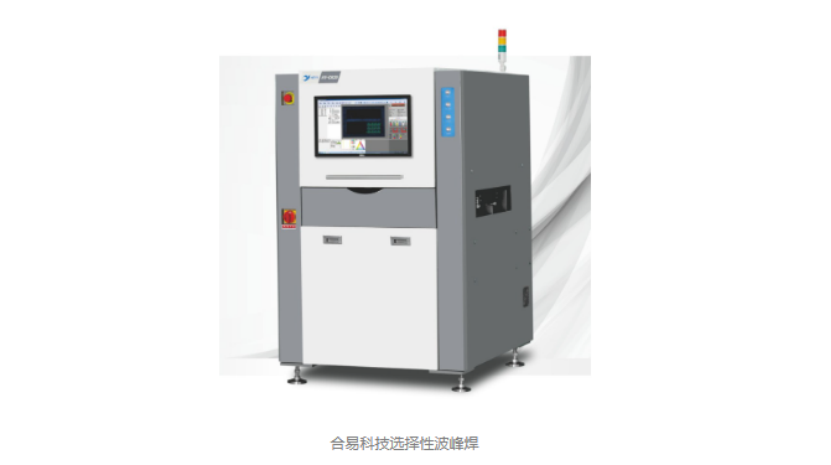

全自动选择性焊锡机对不良焊点进行精准焊接修复,选择性波峰焊的优势在于会针对每一个焊点的焊接参数量身定制，并且内置视频监控模块，可以实现编程拖焊、单点焊接等多种方式进行焊接，修补率可以达到99%。

合易科技新一代DIP智能检测修补线颠覆了传统DIP炉后焊点人工修补的生产模式，为DIP电子生产工序带来了自动化水平极高、修补率达99%的DIP检测修补方案，由于技术优势，已经受到了众多厂家的欢迎与好评。合易科技新一代DIP智能检测修补线多次亮相亚洲电子生产设备展、微电子工业展等多个国际知名展会，凭借对行业内的技术创新贡献，已经成为业内饱受瞩目的自动化DIP检修方案。

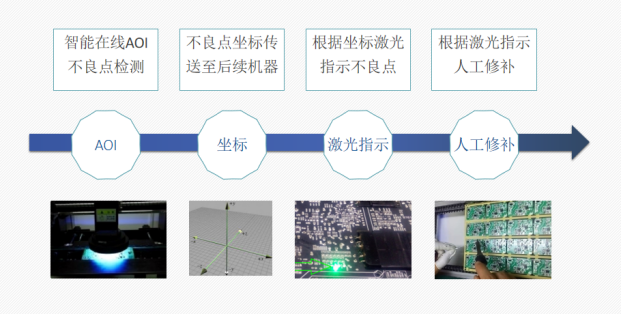

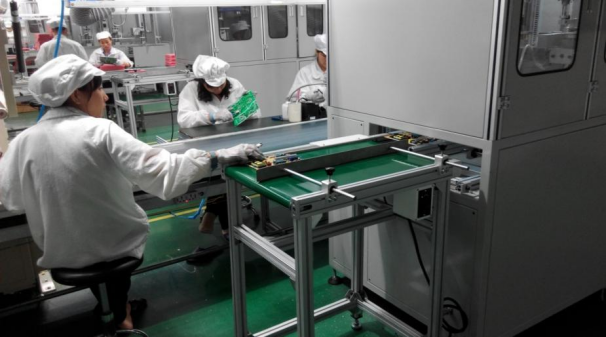

同时，合易科技还可根据实际情况定制DIP炉后焊点人工修补生产方案，如合易科技半自动DIP检测修补线，就是在使用智能在线AOI检测机检测获得不良焊点坐标之后，智能导焊机通过激光指示不良焊点，再通过人工修补。此方案可降低工人作业强度，节约70%以上的人力成本，通过杜绝人工视觉识别失误等问题，大幅提高检修效率。

合易科技在电子装配自动化设备领域深耕多年，不断提高自身技术水平，为“智”造浪潮发出了国产设备的声音。创新推出了多种先进的智能生产设备，助力众多企业实现降本增效、完成从“制”造到“智”造的转型！
