dip双面检测是什么?合易科技AOI检出率高达99.99%给您答案

来源: 合易科技【官网】 人气:335 发表时间:2021/12/27 14:41:49


Dip双面检测是什么?顾名思义,dip双面检测是指dip工艺流程中AOI检查机通过上下两套高速相机进行拍照检测,通过光学原理,综合运用彩色运算、颜色提取、灰阶运算、图像对比等原理来检查dip生产线上插件焊点质量,并将不良点信息传送到下位机。目前,合易科技dip在线AOI检查机检出率可以达到99.99%,成为行业性能领先的dip双面检测设备。


 dip双面检测

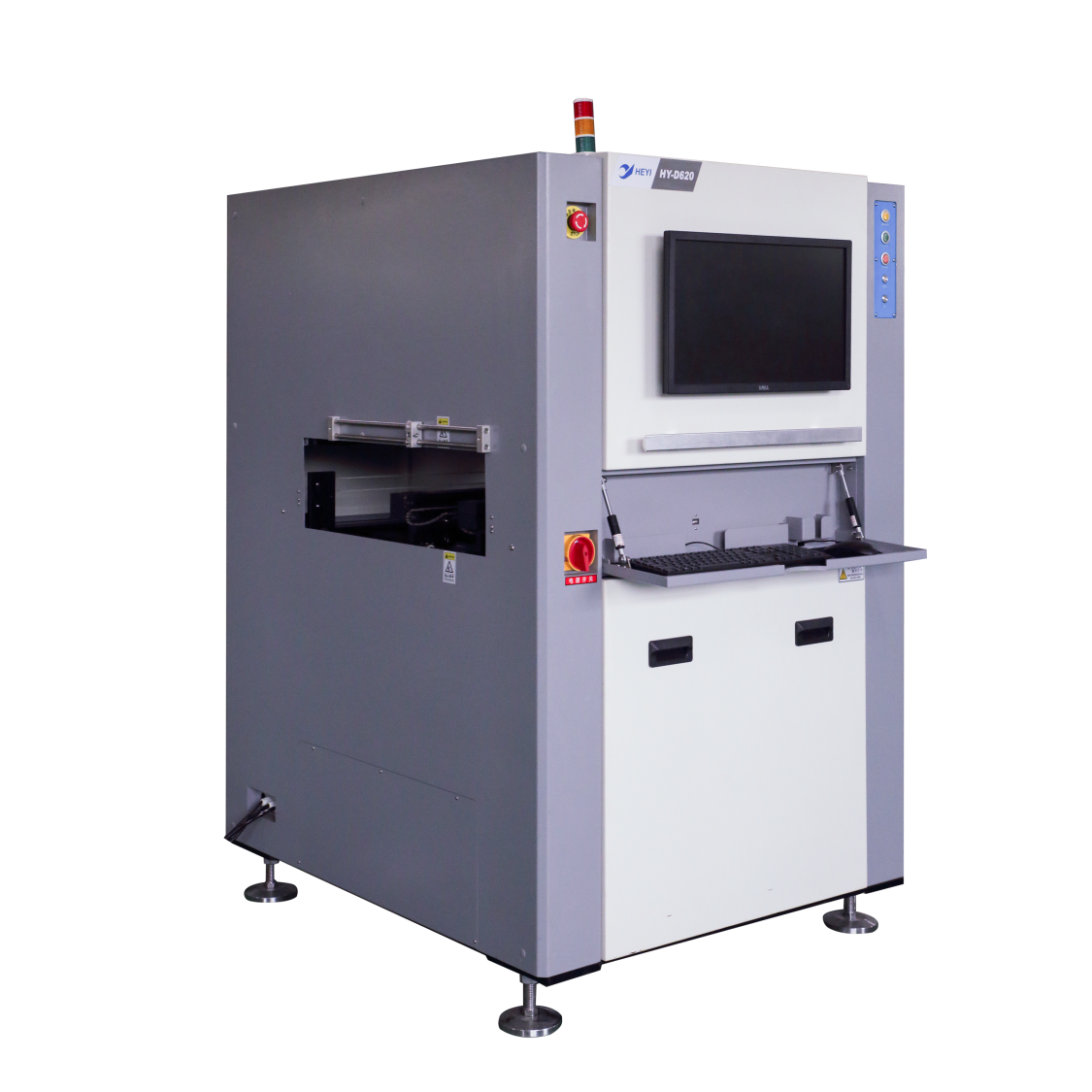

合易科技dip在线AOI检查机


合易科技成立于2009年,是一家专业研发生产自动化设备的高新科技民营企业。自成立以来,致力于打造PCBA智能检测修补整体解决方案,以自身深厚的自动化设备研发底蕴和制造经验率先打造了领先行业的新一代dip智能检测修补方案。该套方案中配有合易科技的专利设备dip在线AOI检查机,负责dip双面检测这一核心工艺环节。


彩色三角模型专业dip算法,检出率高达99.99%

作为深耕行业13年的智能检测修补设备老牌制造商,合易科技在光学检测、智能化修补等方面拥有绝对优势。特别是AOI光学检测设备,合易科技拥有核心技术专利,采用彩色三角模型算法衍生专业dip算法,提高焊点检出率,检出率高达99.99%。


 dip双面检测

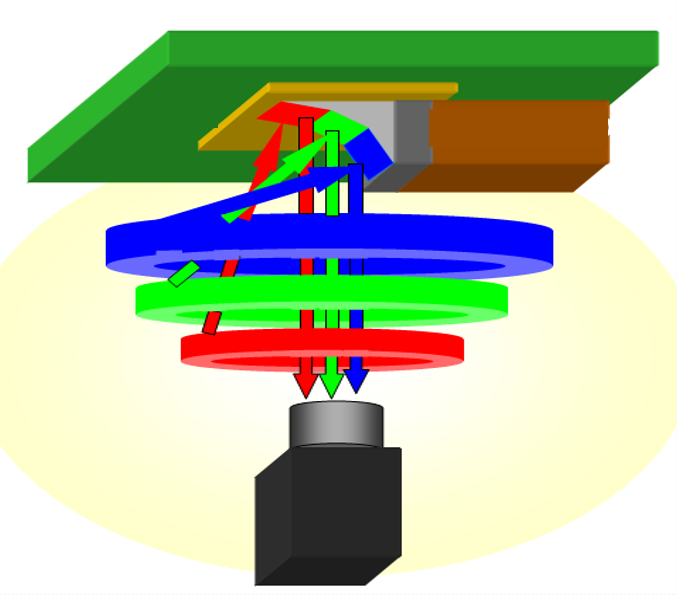

合易科技彩色三角模型专业dip算法


这套彩色三角模型衍生出来的专业dip算法,通过“红色、绿色、蓝色”不同角度的光源照射,反映被造物体的曲面的变化情况,从而达到检测元件焊接弧度的目的。不同的曲面弧度上,颜色反映了弧度的变化特性。“红光”“绿光”“蓝光”的亮度强弱比例,是保证这一检测原理的关键。合易科技通过不断优化这套算法,可以实现电子产品在波峰炉后同时进行元件面部品插反、插错、漏插等和锡点面的同时自动判断和检测。提高检出率的同时减低了误报率,误报率低至0.5%以内。


上下照双面检测锡点,自动传输不良焊点信息打造智能检修方案

除开在核心技术上利用彩色三角模型衍生的专业dip算法之外,合易科技在最开始的检测环节便采用更加先进和完善的上下两套相机同时进行扫描拍摄。上影像系统负责检测元件错漏反,以及关键部位的测高,下影像系统负责检测焊点面,上下双照同步检测则更加完整地获取受测基板的锡点信息。


 dip双面检测


 dip双面检测

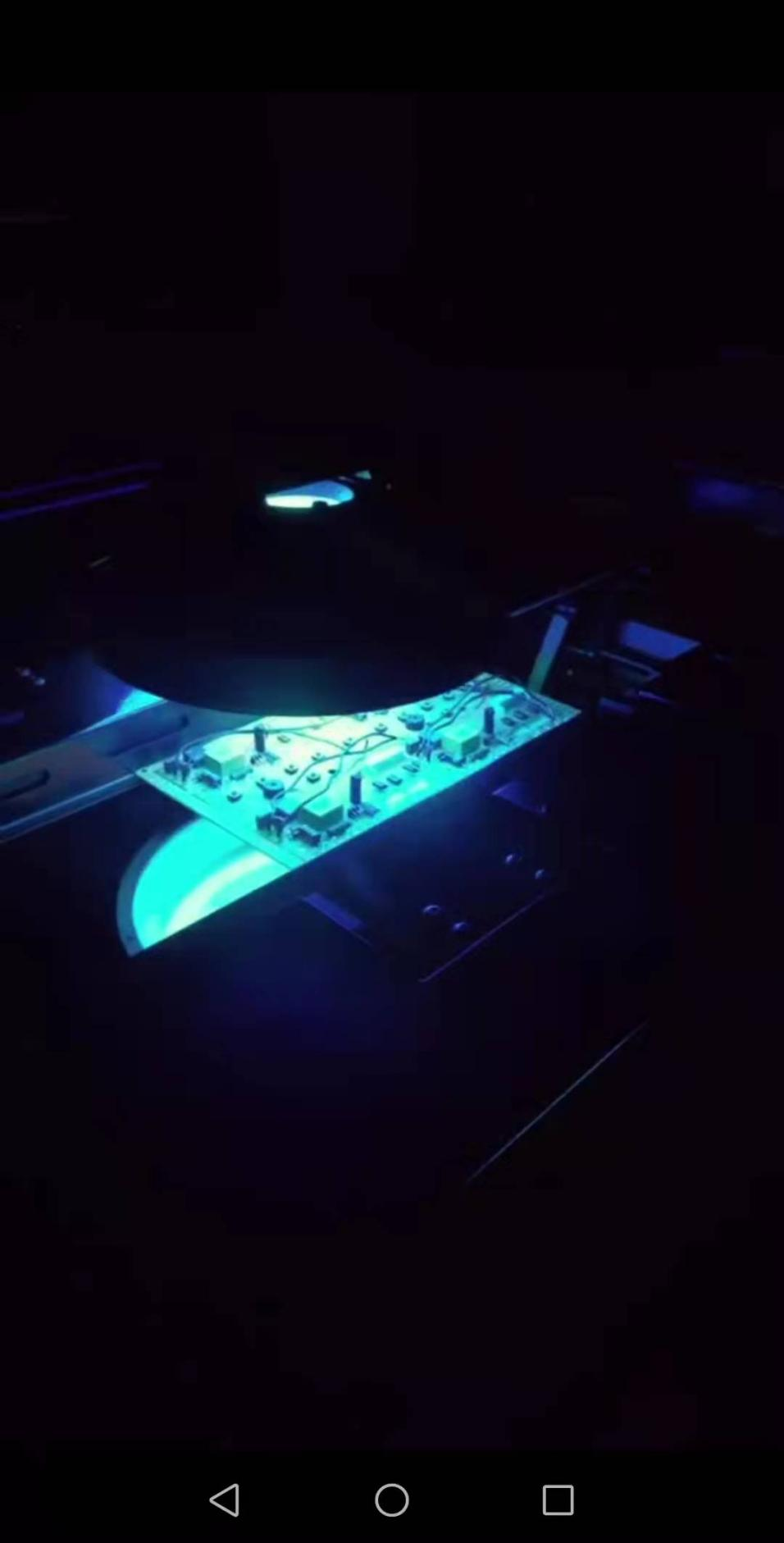

合易科技上下照AOI

 dip双面检测

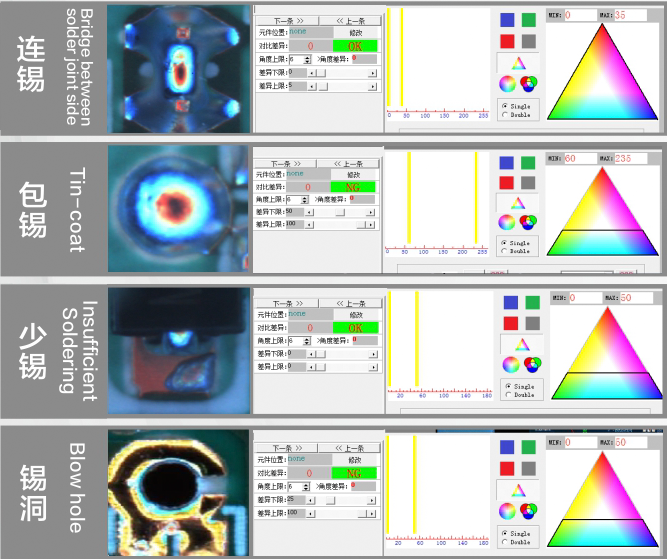

合易科技dip在线AOI检查不良锡点类型


上下照拍摄完成后通过颜色三角区域抽色法,对元件焊盘的焊接品质进行检测,对IC脚焊接联通区域进行分析和利用OCVBIN检测算法可实现对比度低,不清晰,不规则丝印进行检测。可以清晰地发现不良锡点,并分析出不良锡点的类型,如连锡、包锡、少锡和锡洞等。并自动将不良锡点类型和元件坐标信息传输至喷涂机及焊锡机,以便后续工艺进行选择性喷涂助焊剂和自动焊锡修补。正是基于这一套工艺流程,合易科技打造了新一代dip智能检测修补方案。

 dip双面检测

合易科技总部


没有金刚钻,不揽瓷器活。合易科技正是因为在AOI检测设备上的突出性能优势,利用两套高速相机实现dip双面检测,配合最新研发的测试计算软件,提高检出率至99.99%,降低误报率至0.5%以内,为后段的修补工艺打下了坚实基础,并成功研发了新一代dip焊点AOI智能检测全自动修补系统,为行业带来了新的解决方案。Dip双面检测,合易科技才是专家!
