炉后检测修补也能自动化?合易科技新一代DIP智能检修方案给您答案

来源: 【合易科技官网】 人气:1196 发表时间:2021/12/21 10:57:53

人们常说,制造业是国民经济的主体,是立国之本、兴国之器、强国之基。随着中国制造2025计划”的推进,我国逐渐由制造业大国向制造业强国迈进据合易科技负责人介绍,电子制造业经过多年发展也有了长足的进步,开始由中国制造升级为中国质造”、“中国智造



DIP炉后检测修补

目前DIP炉后检测修补还是人工作业居多



在电子制造业领域,作为智能制造技术的关键内核,PCBA电路板SMTDIP电子生产设备智能化是电子制造企业转型升级的关键一环。特别是DIP炉后检测修补环节,长期以来都是由人工完成作业,不仅不够“智能化”,而且还在工艺品质上打了“折扣”。尤其是在如今国际国内疫情复杂多变的环境下,招工难,技能不匹配,很难保证产线产能的稳定。



如何通过自动生产线减少人工岗位升级产能和品质成为了很多传统电子制造企业转型升级的症结所在。



智能化炉后检测修补方案,“质”造和“智”造全都要

人工产线是很多传统电子制造企业仍在坚持的选择。正常来讲,一条炉后检测修补线需要大约35个人力,分别承担DIP焊点检测、手动执锡修补这几道必要工序,这种方式产生人力成本不说,还影响企业产线的升级和产品更新。想要完成企业升级转型,将传统人工产线升级为自动化产线是绕不开的必由之路。



DIP炉后检修

DIP炉后检修人工方案vs合易科技新一代智能检修方案



深谙行业痛点,合易科技投入大量研发资源重点突破DIP炉后检测修补智能化解决方案。先后完成了DIP在线AOI检查机、选择性喷涂机和选择性波峰焊等关键设备的研发制造,组建了一套完整的DIP炉后检测修补的自动化产线——合易科技新一代DIP智能检测修补方案。该方案成为了行业第一个可以落地执行的DIP焊点炉后智能检测修补自动化整体解决方案。



新一代DIP炉后智能检测修补方案,为您提质增效



新一代DIP炉后智能检测修补

合易科技新一代DIP炉后智能检测修补方案示意图



合易科技新一代DIP智能检测修补方案是一条系统的完整的自动化产线,从波峰焊后段开始,核心组装设备依序为下接驳台、DIP在线AOI检查机、选择性喷涂机、选择性焊锡机。该套炉后检测修补工艺流程为:

PCB板通过下接驳进入DIP在线AOI进行检验,并将不良焊点的坐标输送装至喷涂机及焊锡机;

②选择性喷涂机针对PCB板的不良焊点进行选择性的喷涂助焊剂;

③选择性焊锡机针对PCB板的不良焊点进行选择性焊接修复。

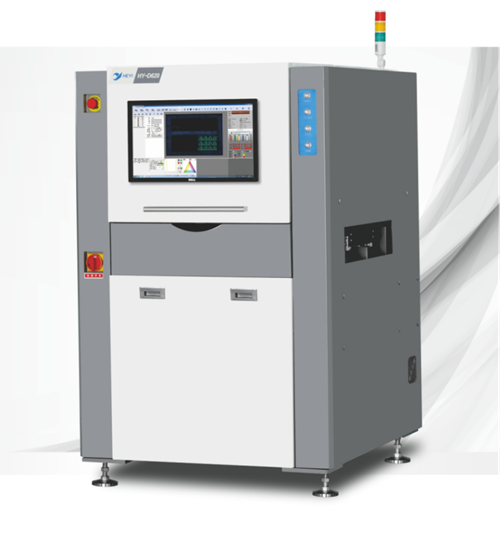

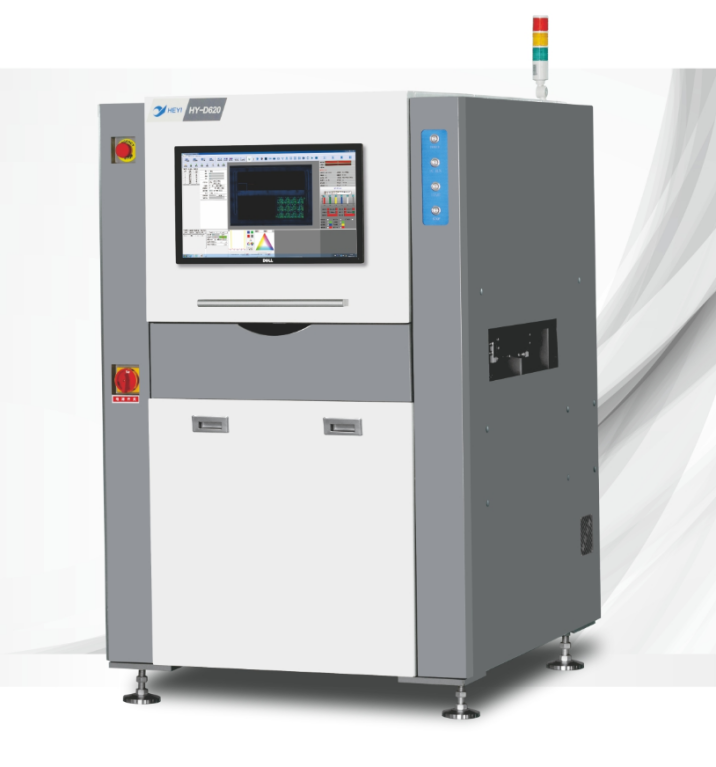

DIP在线AOI检查机

合易科技DIP在线AOI检查机



合易科技新一代DIP智能检测修补方案三大核心设备DIP在线AOI检查机、选择性喷涂机和选择性焊锡机均是自主研发设计,并拥有核心发明专利。在焊点检查环节,合易科技在线AOI检查机利用彩色三角模型衍生专业DIP算法,提高焊点检出率,降低焊点误报率。检出率高达99.99%,误报率低至0.5%以内。

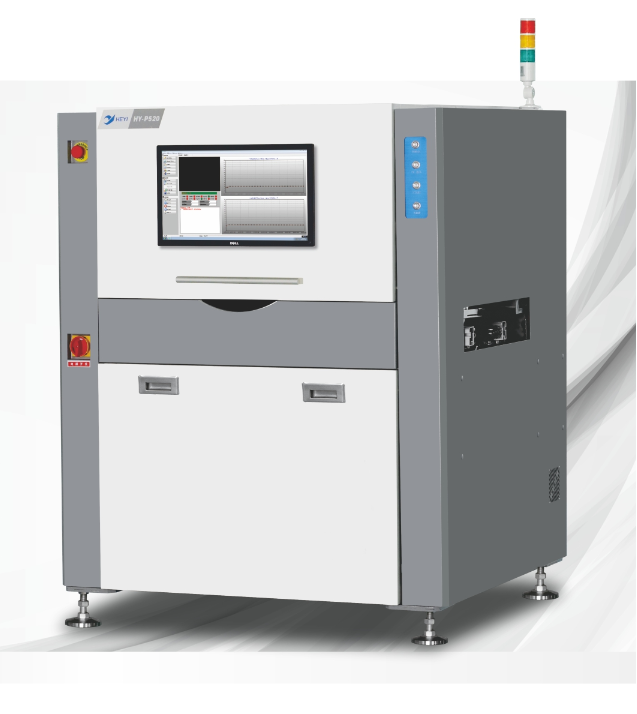

选择性喷涂机

合易科技选择性喷涂机



在焊点喷涂环节,合易科技选择性喷涂机实现极小型雾化喷涂,可以选择喷头类型,如线性喷嘴、大雾化喷嘴。单点喷涂时间小于1S,喷涂面积在2mm-10mm之间,大小可以调节。



选择性波峰焊

合易科技选择性波峰焊



在最后的焊锡环节,合易科技选择性波峰焊针对每个焊点的焊接参数量身定制,能够解决不同材质物体因热胀冷缩系数不同形成的剪切应力,利用激光测高,实现自动校正。此外,该套设备内置视频监控模块、可编程拖锡、单点焊接等多种方式进行修补焊接,修补率可以达到99%以上。

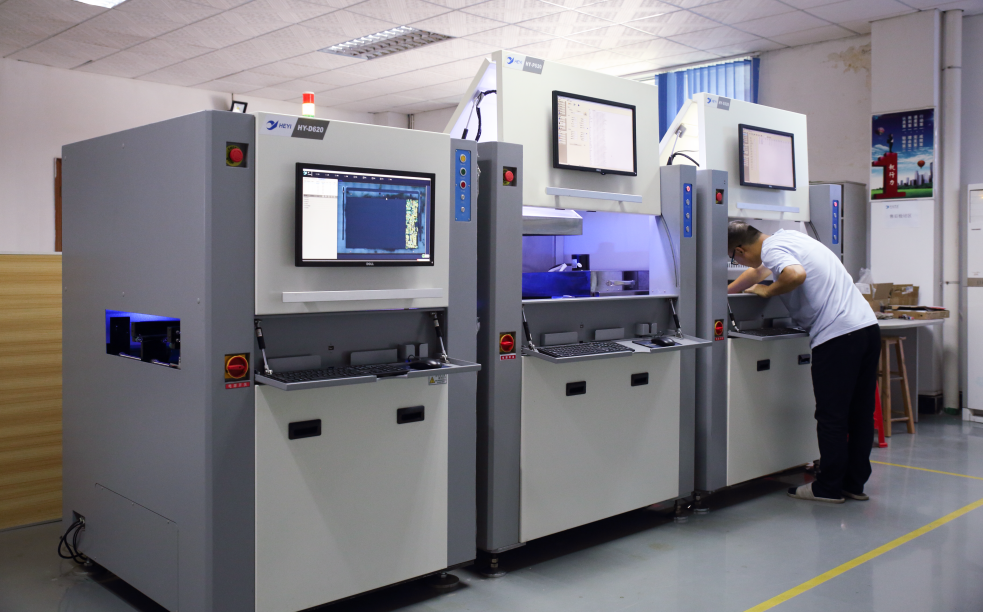

合易科技新一代DIP炉后智能检测修补线实景



在电子行业高速发展的当下,合易科技全自动化检测修补设备可有效帮助电子制造企业DIP炉后产线升级为全自动化线体,替代人工、降低不良率、减少返工成本提高产能和品质,以更高的生产力、更佳的品质以及更少的投入实现跨越升级。
