智能Mini/Micro LED检测修补方案,合易科技为行业向新时代发展赋能

来源: 【合易科技官网】 人气:254 发表时间:2022/10/14 16:48:17

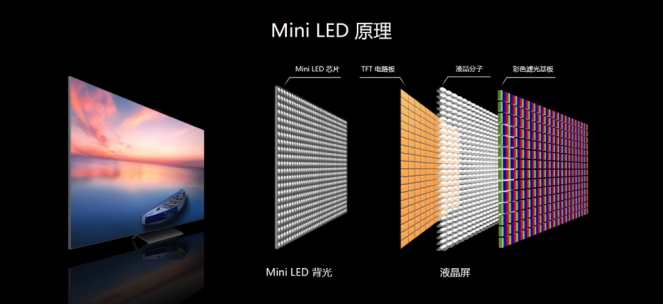

Mini/Micro LED作为新一代显示技术,具备高显示效果、长使用寿命、低功耗、高集成度等多个优点。目前Mini/Micro LED行业已经呈现蓬勃发展态势.在未来,广阔的存量替换市场和增量市场的双重推动将为 LED 行业创造强有力的市场条件。




但由于Mini/Micro LED背光对LED芯片需求较传统背光大大提升,传统侧入式背光液晶电视LED芯片需求约50-100颗,而Mini/Micro LED 显示屏的LED芯片需求在10,000颗以上,在芯片数量上呈现指数级增长。所以,虽然Mini/Micro LED技术方案显示效果更加优秀,其背后带来生产难度增加的问题,Mini/Micro LED的检测修补难度也是直线上升。这就为Mini/Micro LED生产厂家们,提出了更高的要求。




其中,经过Mini/Micro LED行业近几年的发展,各式生产设备不断推出,生产难度高的问题已经得到一定程度的解决。但Mini/Micro LED的检测修补良率却一直提不上去,很大程度上制约了Mini/Micro LED行业的发展。面对这样的问题,合易科技作为一家专业从事电子装配自动化设备21年、集研发、生产、销售为一体的高科技企业,在对Mini/Micro LED检测/修补领域投入大量的研发资源之后,创新性的提出了新一代智能Mini/Micro LED检测修补解决方案。


在合易科技新一代智能Mini/Micro LED检测修补解决方案当中,分别针对直显、背光这两种不同的显示技术路线,提供了不同的智能检修方案。具体的说,分为三大全新的检修方案。


01

智能Mini/Micro LED检测修补方案一


特点:针对直显,自动化水平高

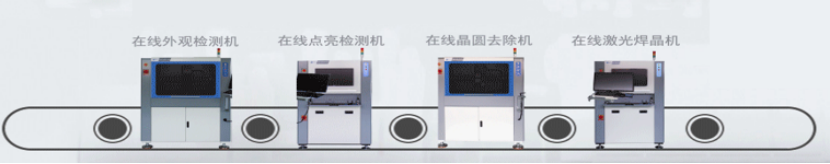

这套方案由在线外观检测机、在线点亮检测机、在线晶圆去除机、在线激光焊晶机组成。


在这套方案当中,由在线外观检测机通过轮廓运算、颜色特征抽取、灰阶运算和图像对比,找到Mini Micro LED基板上缺件、多件、偏移和极反的坐标位置。在线点亮检测机通过点亮控制器对接产品,控制测试所需的晶圆,以晶圆是否被点亮。在线晶圆去除机精准无误地去除不良晶圆,再由在线激光焊晶机以CCD同轴定位激光自动精准焊接。可完成Mini Micro LED自动化智能修补,具有一次性修复率高,去晶焊盘平整等特点,修补良率可达>99.99%


02

智能Mini/Micro LED检测修补方案二


特点:针对直显,补晶焊晶二合一,占地面积小

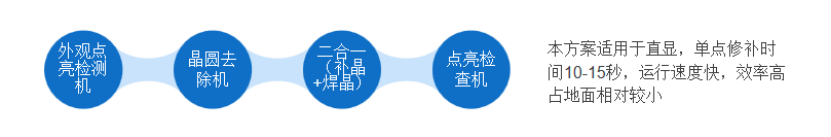

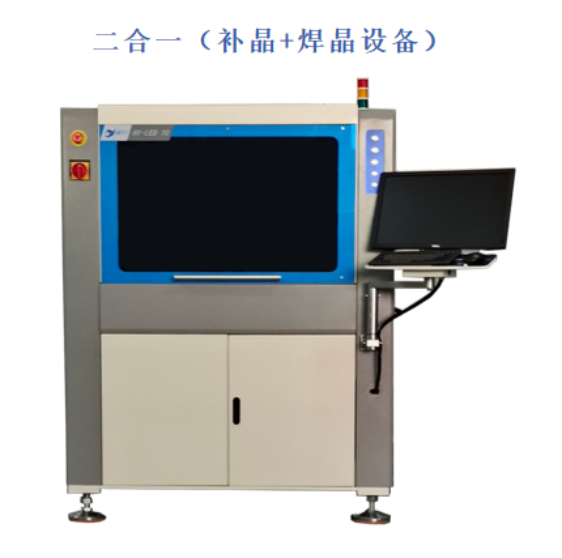

这套方案由于将补晶+焊晶两个工序整合到一台设备当中,由此可以提供占地面积更小的智能Mini/Micro LED检测修补产线经过外观检测机、点亮检测机、晶圆去除机之后,补晶焊晶二合一机器自动进行补晶,焊接晶圆,大大提升修补效率。而且非接触焊接,焊点一次性完美,在保证补良率高达99.99%的同时,将单点修补时间减少为10到15秒一颗。


03

智能Mini/Micro LED检测修补方案三


特点:直显背光均适用,占地面积更小

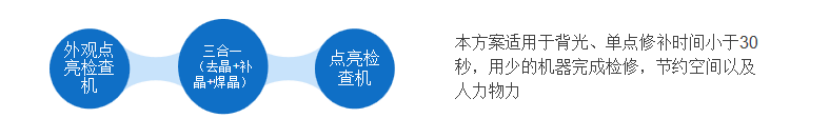

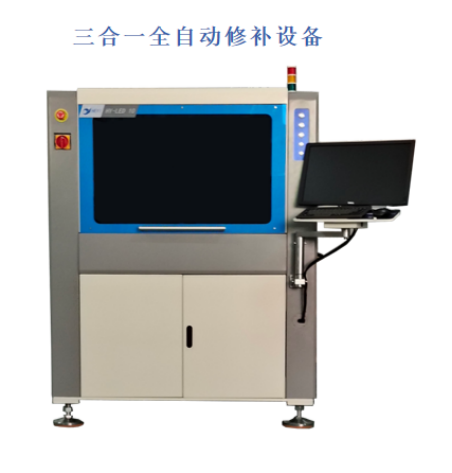

这套智能Mini/Micro LED检测修补方案可以检测修补直显和背光两种显示技术路线。使用去晶、补晶、焊晶三合一全自动修补设备,将最大程度的减少设备数量,减少占地面积的同时,还能提高产线的集成度、自动化水平。去晶、补晶、焊晶三合一全自动修补设备采用大理石平台及直线电机,保证机器运行精度,而且可视化窗口,全程监视焊接过程确保焊接效果。而且光斑大小可自动调节,适用多种类型的焊点。多种技术,保证背光/直显Mini Micro LED的精准检修,检修良率可以做到99.99%!

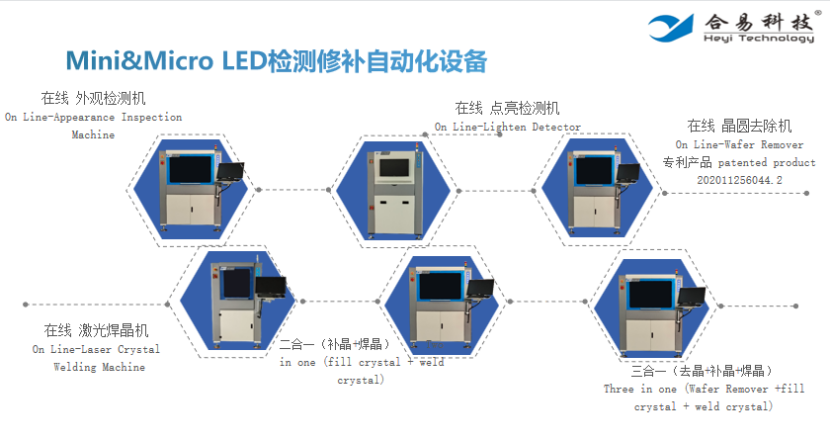

由各型先进的Mini/Micro LED检测修补自动化设备,组成三套不同特性的新一代智能Mini/Micro LED检测修补解决方案,可以为行业提供个性化、自动化、检修良率极高的智能Mini/Micro LED检测修补产线。为Mini/Micro LED行业解决了传统检修方式效率低、修补率低、检出率低等问题。合易科技通过对Mini/Micro LED检测修补技术的不断钻研,为Mini/Micro LED封装生产的“最后一公里提供技术设备,将极大的助力Mini/Micro LED行业更快、更好的进入普及化、商用化!
